變壓器骨架大全，也稱為變壓器線架，變壓器橡膠芯，英文為Bobbin，是變壓器結構主體的重要組成部分。變壓器骨架在實際應用中被廣泛使用。目前，市場上變壓器骨架的原料主要是電木粉原料，阻燃尼龍原料，阻燃PET塑料原料，阻燃PBT塑料原料和液晶高分子原料。

　　一，變壓器骨架的分類

　　1.根據變壓器的不同性質要求，按材質分為熱塑材料和熱固性材料。共有三種常用的熱塑性材料：尼龍（NYLON），塑料（PET）和塑料（PBT）。電木（PM）通常用于熱固性材料中。

　　2.根據變壓器的形狀，將線軸分為立式，臥式，多合一型，抽屜式，單元電池和雙電池。

　　二、變壓器骨架大全的特性及用途

　　1、電木(PM)：熱固性材料，穩定性高，不易變形，耐溫150C，可承受370C的高溫。表面光滑，易碎，不能回收。用于耐溫較高的變壓器。

　　2、尼龍(NYLON)：熱塑性材料，工程塑料，延展性好，不易碎，耐溫115C，易吸水，使用前先用80C的溫度烘烤，使固性穩定。表面光滑，半透明，不易碎。一般用于耐油性強的變壓器上。

　　3、塑料(PET)：熱塑性材料，510系統，硬性高，易成形。不易變形，耐溫170C，表面不光滑，不易碎，一般用于繞線管。

　　4、塑料(PBT)：熱塑性材料，較軟，不易變形，不耐高溫(160C)，表面不光滑，不易碎一般用于繞線管

　　※熱塑性材料可回收使用：第一次為20%，第二次為15%，第三次7%。

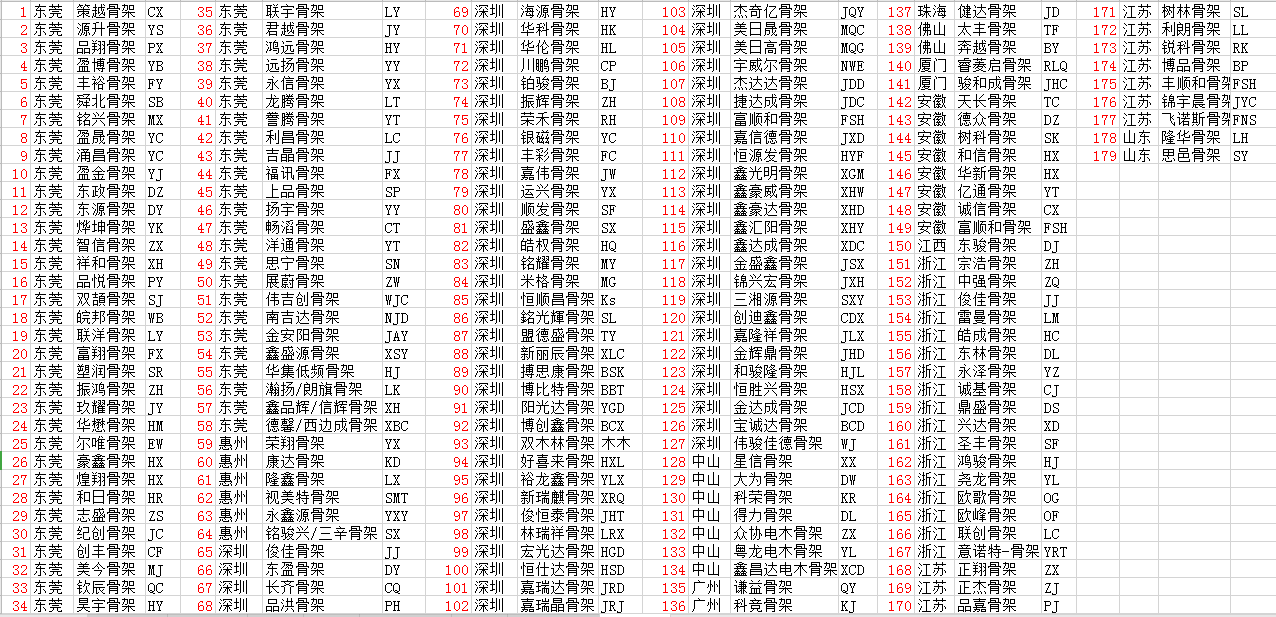

　　三、變壓器骨架大全符號
