控制系統中的伺服運動

伺服運動控制系統在需要考慮位置和速度等運動的應用中尤其有用。簡單或較舊的電機以恒定速度和方向運行，只能通過打開和關閉電機來控制。

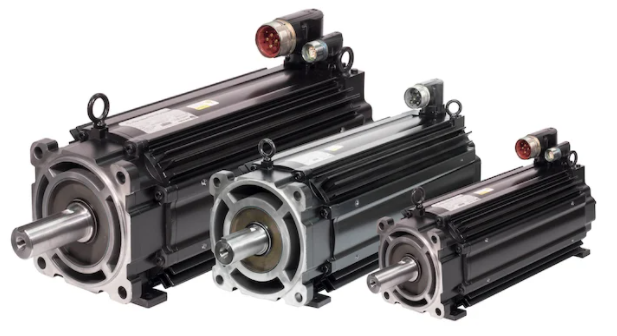

然而，伺服電機是一種更強大的機構。伺服電機通常配備高速和扭矩構建技術。它們通常采用更智能的控制方法，為運動控制創造更多可能性。這項技術現在廣泛用于自動化流程，其中伺服電機的速度和精度使制造商能夠提高生產效率。

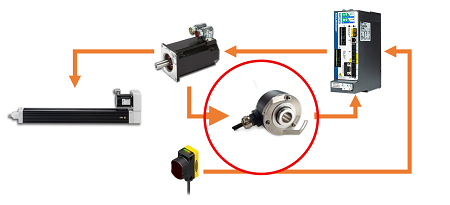

由驅動器、電機、編碼器（放大）、執行器和傳感器組成的簡單伺服系統

假設我們需要將電機移動到目標，但目標的位置是可變的。這將使我們的電機需要穿越的距離（其軸旋轉的次數）可變。我們需要一種方法讓電機始終知道其相對于目標位置的位置，以成功完成此運動。我們需要反饋。

反饋裝置的重要性

使用伺服電機時，您通常會看到內置的反饋設備，例如編碼器或旋轉變壓器。這些反饋裝置持續監控電機軸的位置。有了這些信息，電機不僅知道它的軸位置，而且可以實時推導出它的速度。有了這些信息，我們可以命令電機以更可控的方式移動并執行更復雜的任務。

反饋使我們能夠?qū)⑽覀兠铍姍C(jī)執行的運動與電機實際執行的運動進行比較。有時會有偏差。假設我們命令電機以60 RPM移動，并且我們希望它在1秒內達到該速度。然后我們通過電機的繞組發送一些電流，軸斜升至60 RPM。

如果我們?cè)噲D移動的物體的負載和重量在控制這個速度的同時增加怎么辦？如果我們繼續發出與以前相同的電流，我們的電機將動力不足。加速到60 RPM可能需要更長的時間，或者它可能沒有足夠的電流來克服系統中的摩擦，而電機只是停轉而不移動。我們需要適應。

反饋使我們能夠監控情況并在此過程中進行更正。在這種情況下，隨著電機負載的增加，電機會發現并沒有達到預期的效果，會增加電機中的電流量以獲得所需的速度和加速度。如果它發送太多并且轉子以大于60 RPM的值旋轉，它將減少通過電機的電流以將速度降低回60 RPM。

它不斷監測實際運動并與所需運動進行比較，并迅速調整它發送到電機的電流量，使實際運動越來越接近所需的命令運動。

這個命令、比較和校正的過程稱為閉環反饋控制。它是伺服系統的主要特征之一，使它們能夠執行復雜而精確的運動。沒有反饋，當今的大部分工業和自動化都無法實現。至少，它不可能發生得如此迅速、可靠和自動。

伺服電機反饋裝置

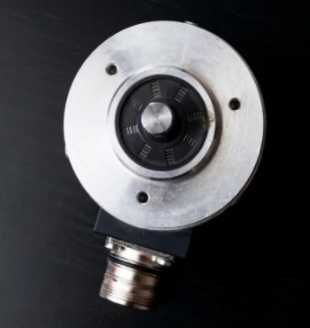

反饋設備本身通常以旋轉變壓器或編碼器的形式出現。

這是提供電機軸位置反饋的兩種不同技術。盡管它們執行相同的功能，但兩種技術之間存在差異，這使得它們更適合特定應用。但是，這兩種設備之間存在一些重疊，并且某些應用程序可以在任一類型的設備上成功運行。

它們可以由最終用戶安裝在電機軸的外部，也可以由制造商安裝在電機外殼的內部。編碼器可以非常精確，但它們也可能很昂貴并且對振動和沖擊等力在物理上很敏感。旋轉變壓器可能更便宜且看起來堅不可摧，但它們可能缺乏高精度應用所需的位置分辨率。

在文章中，我們講解了伺服電機的基本知識，一些關鍵部件，以及它們?cè)诜答佅到y(tǒng)中的重要性。本系列的第二部分將進一步探討不同類型的反饋設備及其工作原理。
