多個活塞用于增加氣缸的推力。氣缸提供與大口徑單活塞氣缸相同的輸出力。與大缸徑缸相比，在狹小空間內可以獲得更高的力，當需要一個以上缸時，大缸徑需要更大的占地面積和中心到中心的空間。

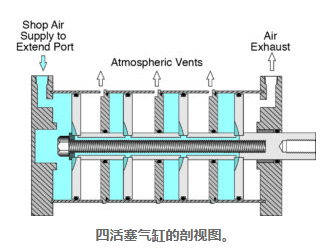

　　該技術也已被納入緊湊型氣缸部分。圖1顯示了一個4級增力緊湊型氣缸。以橫截面視圖顯示了其擴展功能。

　　如果應用需要緊湊型氣缸以及中等負載位置，則可以通過單個氣缸實現三個或更多桿位置。最受歡迎的是3位配置。

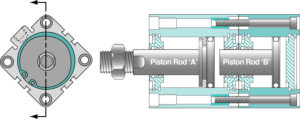

　　圖2顯示了擠壓本體、3位氣缸的橫截面圖，其中為了說明的目的，活塞桿被顯示為部分延伸。兩個圓柱體使用兩個內六角螺釘連接。活塞桿B延伸穿過前油缸的蓋端，并在其延伸時推動活塞A。要設置位置#1，假設兩個活塞都縮回；在位置#2桿'B'延伸移動桿'A'部分向前；當桿A完全伸出時，到達位置#3。您可以看到桿A必須比B長，以便在氣缸中獲得三個離散位置。
