有許多方法可以避免制動電阻器因過載情況而失效，例如制動斬波器晶體管監(jiān)控板、使用熱敏開關的制動電阻器和本質(zhì)安全的制動電阻器。從這三種方法中，我們將解釋其中一種方法，例如使用熱敏開關的制動電阻器。

　制動電阻器與熱敏開關一起使用，以檢測潛在的過載情況。一旦制動電阻器過載，它就會試圖散發(fā)比設計時更多的熱量。因此在這種情況下，一旦電阻器的溫度變得非常高，就可以釋放熱敏開關。因此，中斷電阻器或VFD的高壓電源之一，實現(xiàn)了以下兩個圖表

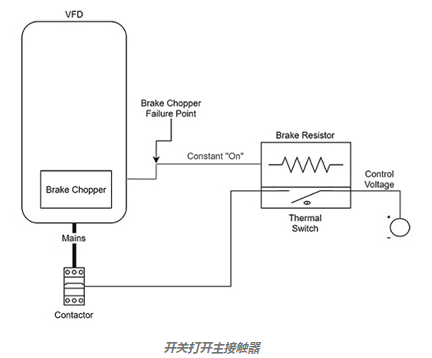

　在上述電路中，熱敏開關在極端高溫下打開。主承包商使用的控制電壓可能會中斷。因此，這會打開主接觸器并從VFD上斷開電源。

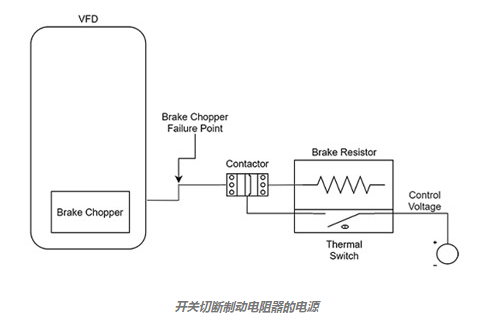

　熱敏開關會因過熱而打開?？梢灾袛嘤糜陉P閉接觸器向制動電阻器的控制電壓。因此，這會打開接觸器并在VFD保持供電的同時從電阻器上斷開電源。
