磁致伸縮位置傳感器工作原理現象基于以下原理：當物體的磁化強度發生變化時，其體積和線性尺寸也會發生變化。

　磁致伸縮傳感器的主要部件有：

　定位磁鐵

　鐵磁波導

　應變脈沖轉換器

　阻尼區

　測量電子設備

　1.定位磁鐵：在波導中產生第一個磁場。它發生在滑塊所在的地方。磁場直接出現在波導中。

　2.鐵磁波導：是整個器件的核心。來自源的脈沖通過它移動到當前滑塊位置。該脈沖產生第二個磁場。

　3.應變脈沖：轉換器接收從定位磁鐵（從其位置點）移動的信號。信號以恒定速度（超聲波）移動。因此，可以確定信號的傳播時間，從而確定其傳播的距離。

　4.測量電子設備：將接收到的信號（其時間、速度、距離）轉換為成比例的輸出信號。

　5.阻尼區：阻尼或跳過指向測量頭另一側的信號。這個細節消除了來自源的干擾和初始電脈沖，并且不允許其從另一側反射。

　這些傳感器的主要特點包括小于0.02%的非線性系數和高達0.001%的出色測量重復性！

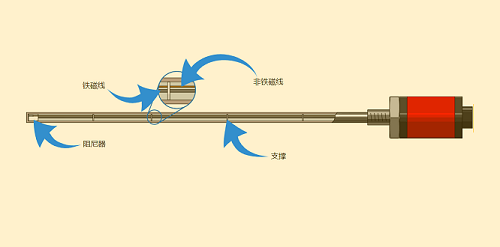

　磁致伸縮傳感器的結構：

在桿的內部，有一根鐵磁線和一根非鐵磁線，幾個非導電支架以將所有東西固定在適當?shù)奈恢茫h(yuǎn)端有一個阻尼器。
