隔膜壓力表過載會很快暴露任何壓力測量儀器的極限。與彈簧管壓力表相比，隔膜壓力表能承受更高的最大壓力。這種保護是由于它們的物理設計。
測量單元的橫截面顯示了隔膜壓力表具有明顯過載安全的原因：它的隔膜可以支撐在上法蘭上。此外，由于振動膜具有平坦的波形輪廓，保護系數由于更大的接觸面積而進一步提高。

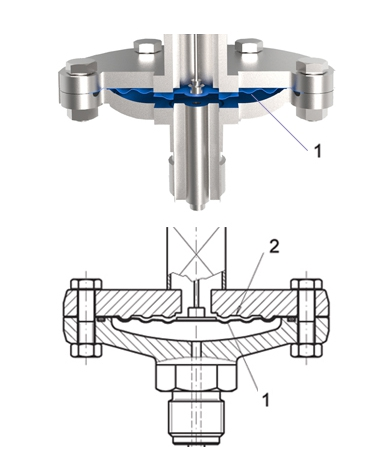

高過載安全性來自于上法蘭上的隔膜(1)的支撐及其扁平波形的輪廓。在毫巴范圍內的測量范圍內，通過特殊加工的隔膜床增加了保護，隔膜完全靠在該床上(2)。
隔膜壓力表不變形
隔膜壓力表的過載安全性仍然可以提高1000倍。即使測量范圍是0…16毫巴，也可以達到400毫巴。在這種情況下，上法蘭有一個經過特殊處理的金屬隔膜床，如果超過滿刻度值，隔膜元件將靠在上面。通過這種全表面接觸，消除了任何塑性變形，提高了長期穩定性。
對于毫巴的測量范圍，同樣的防變形方法也可以實現欠壓安全。隔膜元件通常不是平的。只有同心波的輪廓才能達到1-3mm的光闌行程(機械測量所必需的)，同時具有良好的線性度。
