直線電機模組是將直線運動平臺模塊化的運動單元。導軌系統和傳動系統精確組裝并集成為一個單元。該系統集成極大地方便了工程師的設計和選擇，并使設備的組裝更加簡單和模塊化。

　　市場上有幾種常見的機械傳動系統：絲杠，同步帶，齒輪齒條；這些傳動系統由旋轉的電動機/減速器驅動；這些機械傳動系統，由于傳動鏈比較長，系統積累誤差等原因，導致傳動精度和響應速度不能滿足某些應用的要求。

　　如果使用直線電機實現直接驅動，則傳動鏈中的中間環節如減速器，絲杠/皮帶/小齒輪和小齒輪將被省略，從而提高了系統的傳動精度和響應速度。與直線電動機集成在一起的直線電機稱為直線電動機模塊或直線電動機滑臺。

　　一、直線電機模組內部結構

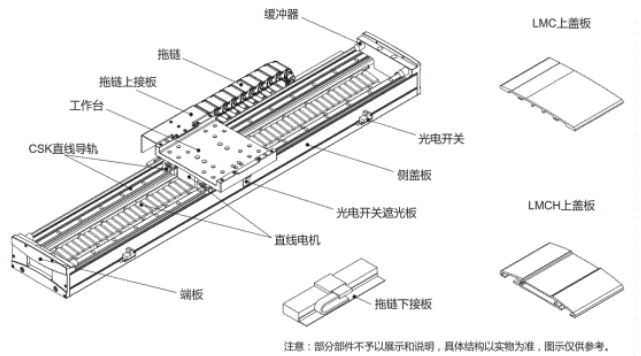

　　首先它的內部構造由以下部件組成：CSK直線導軌、工作臺、拖鏈上接板、拖鏈、緩沖器、端板、直線電機、光電開關遮光板、側蓋板、上側蓋板、光電開關、拖鏈下接板、LMB鋼帶。注意：部分部件不予以展示和說明，具體結構以實物為準。

　　二、直線電機模組產品特性

　　SLK系列直線電機模組是一個通用性系列,適用于各類自動化場合。作為搬運單元或驅動單元?？梢詥为?dú)使用,也可以作為模塊組件裝配到其他設備,具有高度適應性和經濟性。為了滿足客戶選擇不同行程,特殊設計了不同結構組件,實現多種不同選擇。并且在特殊精度下可以拼接使用,可在特殊環境下開放性使用

　　三、直線電機模組的特征

　　1、半封閉式結構散熱性好  2、支持長行程

　　3、結構合理經濟性強  4、采用高精密直線導軌

　　5、采用直線電機提供高加減速  6、整體可作為模塊組件裝配到其設備

　　7、配備多種可選編碼器提供多種精度  8、外觀精美裝飾性強

　　9、可配置多滑臺實現分別控制  10、可根據客戶需求進行部分定制化
