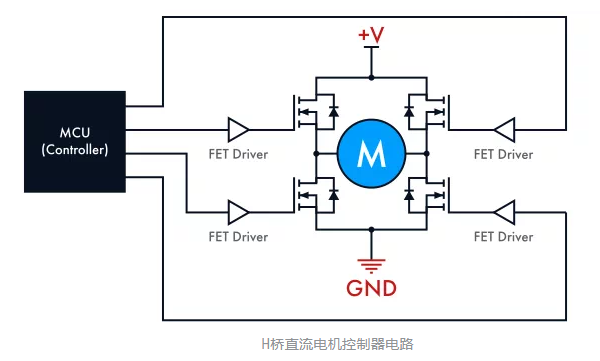

傳統的有刷直流電機控制器電路是H橋。這是一個帶有四個開/關開關的電子電路，它們輪流提供正負電壓。通過以對角線模式閉合高側和低側開關，電機沿一個方向旋轉。一旦這些開關打開并且相反的開關閉合，旋轉方向就會改變。

　如果您需要單向旋轉的電機，您可以使用只有一個打開/關閉開關的更簡單的電路來構建有刷直流電機控制器。選擇晶體管開關，確保其滿足電機所需的參數，例如最大電流。否則晶體管會燒壞。

　符合系統要求是您在為直流電機控制器原理圖選擇組件時應遵循的基本原則。這涉及MCU、控制晶體管和其他組件所需的柵極驅動器。

　您可以使用集成電路(IC)或分立元件。從開發人員的角度來看，直流電機控制器IC是一種更簡單、更方便的解決方案。使用分立電路，您將花費時間和精力來組裝和焊接元件。然而，集成電路的設計非常昂貴，而且只有在大規模生產的情況下才能維持下去。

　集成H橋驅動器是一種帶有內置功率晶體管的電路。盡管其設計簡單且可靠，但柵極驅動器IC適用于低電壓和低功率應用。此外，此類柵極驅動器不可互換。如果它們停產，您將不得不重新設計原理圖和印刷電路板。

　有刷直流電機控制器電路設計取決于信號類型、功率調節、控制系統和其他特性。您可以根據您的技術規格和預算限制在各種選項中進行選擇。
