交流電機的速度由其交流電源的頻率決定，因?yàn)槠涠ㄗ泳€圈中的交流電將產生旋轉磁場(RMF)，該磁場將在轉子中電磁感應出相反的磁場并產生輸出旋轉。還請注意，在異步模型中，存在轉差，即輸入頻率與輸出旋轉頻率之差。直觀地說，如果某種裝置能控制交流信號的頻率或改變轉子與交流頻率之間的轉差率，就能實現速度控制。

　這就是交流電機控制器發揮作用的地方；這些電機驅動器改變電機的電源頻率，并允許操作者選擇頻率，從而選擇電機的最終速度。這些驅動器通常被稱為逆變器，變頻驅動器(VFD)或調速驅動器(ASD)。它們通過將交流電流轉換成DC電流(稱為整流交流電流)并模擬/仿真它來實現電機交流頻率的速度控制。通過這種方式，整流后的交流電流可以設置為任何所需的頻率，從而改變電機的有效速度。

　交流電機控制器如何工作？交流電機控制器的工作原理及電路圖？

　交流控制器將輸入的交流頻率轉換為模擬交流頻率的直流電流，然后用戶可以設置該頻率，從而控制電機的速度。這是通過三個主要組件實現的：整流器、逆變器和連接兩者的直流電路。

　整流器直接連接到交流電源，是將交流電流轉換或整流為直流電流的組件。連接的直流電路然后存儲此能量（通常通過大功率電容器）供逆變器組件使用。逆變器由外接直流電路供電，將整流后的頻率調制給電機，有效地改變電機的轉速。下圖中通過基本電路圖將此解釋可視化，并顯示了組件之間的頻率傳輸：

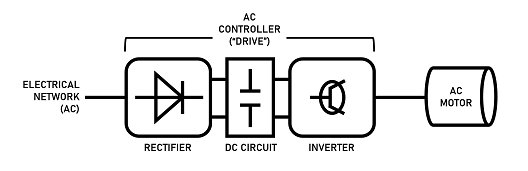

　大多數交流電機控制器的基本電路圖。請注意交流電流如何仍然用于為電機供電，但使用交流驅動器進行速度控制

　還有一些方法可以增加交流電機的轉差率，這將改變與交流頻率相關的旋轉速度，從而控制速度?？梢酝ㄟ^(guò)改變電機線圈的電阻（可變串聯電阻，請參閱我們的繞線轉子電機文章）或改變線圈的電壓（可變電壓變壓器）來增加滑差；然而，交流驅動器更為普遍，因?yàn)樗鼈兏幽K化，并且經過精心設計，無需在電機繞組中使用電阻器或變阻器等集成組件，即可為用戶提供對其電機的精確數字控制。
