電位器也稱為電位計，可能有多種形狀，并在日常生活中用于許多應(yīng)用，例如控制收音機的音量。電位器是一種手動可調(diào)的三端可變電阻器。

　1、電位器符號

　在電路圖中，電位計由以下兩個符號之一表示：

　2、電位器如何工作？

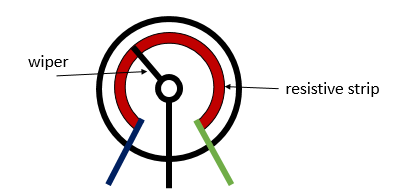

　電位器有3個引腳。兩個端子（藍色和綠色）連接到一個電阻元件，第三個端子（黑色）連接到一個可調(diào)雨刮器。

　電位器可以用作變阻器（可變電阻器）或分壓器。

　3、變阻器

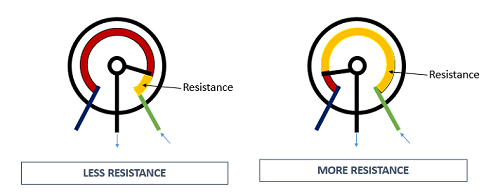

　要將電位器用作變阻器，只需使用兩個引腳：一個外部引腳和一個中心引腳?；瑒悠鞯奈恢脹Q定了電位器對電路施加的電阻大小，如圖所示：

　如果有一個10kΩ的電位器，那就意味著可變電阻的阻值最大為10kΩ，最小為0Ω。這意味著通過改變游標位置，您可以獲得0Ω和10kΩ之間的值。

　4、分壓器

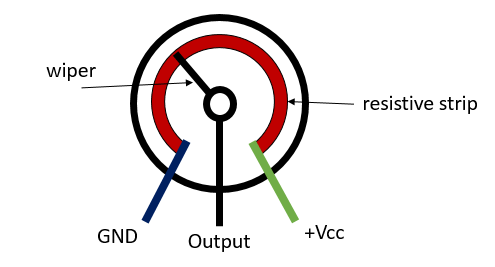

　電位器可用作分壓器。要將電位計用作分壓器，需連接所有三個引腳。其中一個外部引腳連接到GND，另一個連接到Vcc，中間引腳是電壓輸出。

　當電位器用作分壓器時，游標位置決定輸出電壓。當你以這種方式連接電位器時，你有以下電路：

　基本上，分壓器用于將大電壓變?yōu)樾‰妷骸？梢允褂脧臍W姆定律獲得的以下等式計算輸出電壓：
