電位器是許多模擬和數字電路的重要組成部分。通過改變電壓電平，這些器件可以通過模數轉換器向微控制器指示用戶輸入。它們也可以用于在音頻或其他應用中更直接地控制電壓，或者作為一種變體，它們被稱為變阻器，其中電流電阻直接變化。

　一、數字電位器具有三種變體：

　1.10kΩ

　2.50千歐

　3.100kΩ

　每種變體都采用單電位器或雙電位器封裝。SPI接口指定從0-256的電阻級別，用十六進制0x00到0xFF表示?？梢酝ㄟ^將總電阻除以256來計算以歐姆為單位的分辨率。因此，值0x80(128)對應于設備總電阻的一半10kΩ設備為5kΩ，依此類推。

　二、數字電位器如何工作，如何使用數字電位器？

　將在變阻器模式下使用這些電位器，方法是將芯片滑動器(PW0)引腳連接到引腳PA0或PB0。將根據需要更改內部電阻，增加PA和PB之間的電阻作為變阻器。還可以在這種模式下反轉極性而不影響操作。這些設備也可以通過兩個快速步驟充當電位計：

　1.首先，將PA連接到一個電壓電平。

　2.將PB連接到另一個電壓電平，在許多應用中可能接地。

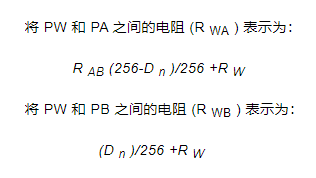

　在這個等式中，R w是滑動器的電阻，D n代表從數字控制器傳遞到電位器的 8 位值。
