同步和異步時序電路都是使用反饋來產生下一代輸出的時序電路。根據這種反饋的類型，可以區分這兩種電路。時序電路的輸出取決于當前和過去的輸入。時序電路分為同步時序電路和異步時序電路是根據它們的觸發器來完成的。在同步時序電路中，所有狀態變量的變化與通用時鐘信號同步。相反，在異步時序電路中，所有狀態變量的變化都是異步的，可能隨時變化。

　一、什么是同步時序電路？

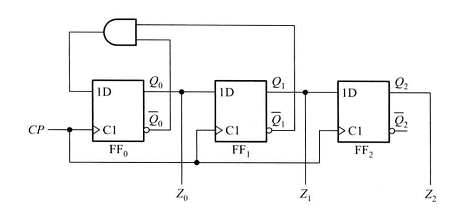

　如果時序電路的所有輸出都隨著時鐘信號的有效轉換而變化，則這種時序電路稱為同步時序電路。因此，同步時序電路的所有輸出同時變化。因此，同步時序電路的輸出僅與通用時鐘信號的上升沿或下降沿同步。

　同步時序電路更可靠，因?yàn)樗鼈兊霓D(zhuǎn)換狀態總是可以預測的。然而，由于時鐘信號到達電路所有元件的傳播延遲，同步時序電路的運行速度較慢。同步時序電路廣泛用于計數器、移位寄存器、存儲單元等。

　二、什么是異步時序電路？

　如果時序電路的部分或全部輸出相對于時鐘信號的有效轉換不發生變化，則這種類型的時序電路稱為異步時序電路。因此，異步時序電路的所有輸出不會同時改變。因此，異步時序電路的大部分輸出與通用時鐘信號的上升沿或下降沿都不同步。

　在異步時序電路中，沒有時鐘信號，只有輸入線可用。因此，異步時序電路是輸入驅動電路，即輸出變量的狀態直接響應輸入變量的變化而變化。此外，由于輸入到達之間的時間差，異步電路可能會進入錯誤狀態。這種情況稱為競爭條件。這使得異步時序電路不太可靠。

　三、強調同步和異步時序電路之間的所有重要區別

　定義：

?。?）同步時序電路是數字時序電路，其中對下一代輸出的輸入的反饋由時鐘信號控制。

?。?）異步時序電路是數字時序電路，其中對下一代輸出的輸入的反饋不受時鐘信號控制。

　內存單元：

?。?）在同步時序電路中，用于治理的存儲單元是時鐘觸發器。

?。?）在異步時序電路的情況下，不帶時鐘的觸發器或時間延遲用作存儲元件。

　狀態：

　（1）同步時序電路的狀態總是可預測的，因此是可靠的。

?。?）由于輸入到達之間的時間差，異步電路有可能進入錯誤狀態。這稱為競爭條件。

　復雜：

?。?）同步時序電路設計簡單

　（2）邏輯門之間反饋的存在會導致不穩定問題，從而使異步時序電路的設計變得困難。

　表現：

?。?）由于時鐘信號到達電路所有元件的傳播延遲，同步時序電路的運行速度較慢

?。?）由于沒有時鐘信號延遲，因此與同步時序電路相比速度更快

　例子：

?。?）同步電路用于計數器、移位寄存器、存儲單元。

?。?）異步電路用于低功耗和高速操作，例如簡單的微處理器、數字信號處理單元以及用于電子郵件應用程序、互聯網訪問和網絡的通信系統。

　同步時序電路是數字時序電路，其中對下一代輸出的輸入的反饋受通用時鐘信號控制，而異步時序電路是數字時序電路，其中對下一代輸出的輸入的反饋不受通用時鐘信號控制。
