光學編碼器是一種機電設備，可檢測位置和運動并通過數字信號傳遞該信息。它通過LED燈、光電傳感器和編碼輪形成脈沖信號。如果您正在經營一個行業并且正在尋找零件，那么找到最適合您需求的光學編碼器可能會讓人感到困惑。由于光學編碼器有各種不同的尺寸，可用于檢測不同物品的位置、速度、方向或計數，因此了解您的工廠使用哪種特定光學編碼器非常重要。

　光學編碼器由哪些部分組成？

　為了了解光學編碼器的工作原理，您需要了解其基本組件以及它們?nèi)绾螀f(xié)同工作。幸運的是，光學編碼器的組件發生故障時很容易理解。

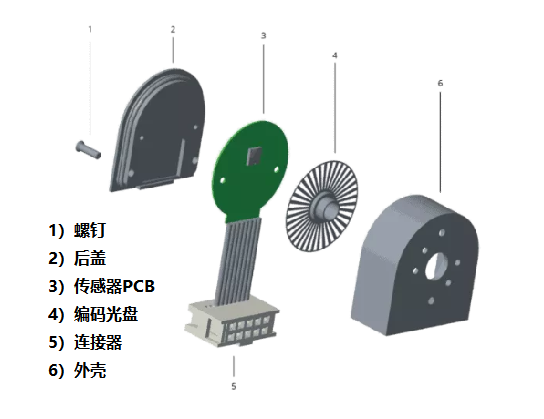

　光學編碼器僅由四個主要部件組成，它們包括光源或LED燈、光傳感器、可移動圓盤和固定掩模，一起稱為編碼輪。

　1、LED燈

　光學編碼器的第一個主要部件是LED燈。不應將這種LED燈與您家中的LED燈泡相混淆。這些LED燈會產生紅外線。這種光強度肉眼是看不見的。這使得光學編碼器在發出環境光的區域非常有用。例如，如果您有一個罐頭廠并且需要在這里放置一個光學編碼器，則可能會有環境光來幫助工廠的其他功能。光學編碼器僅使用紅外光來檢測信號，從而最大限度地降低了照明設置出錯的風險。

　2、光傳感器組件

　光傳感器組件，也稱為光電晶體管或光電傳感器，連接到信號調節電路。當光電傳感器接收到來自入射光源的信號時，它將以方波或脈沖信號模式傳輸這些信號。然后，這些方波脈沖波被傳輸?shù)搅硪粋€(gè)數字電路設備，并且是確定位置、速度計數（意味著傳送帶上有多少東西）以及距離的主要信息來源。

　3、編碼輪

　編碼輪是光學編碼器的最后和最后部分。編碼輪是一個由一系列狹縫或窗口組成的旋轉盤。這些狹縫排列得越密集，產生的分辨率就越高。雷達系統等應用需要高分辨率編碼器。

　編碼輪上的狹縫允許光線通過可移動的圓盤，除非光線被固定的圓盤阻擋。由于固定盤是不透明的，不透光，這就向輸出運動控制系統發送了一個獨特的方波脈沖信號波信號。編碼輪可以由多種材料制成，包括玻璃、金屬、樹脂或這些不同材料的組合。

　重要的是要知道有兩種類型的光學編碼器，包括：（1）（2）

?。?）透射式編碼器

　這些類型的編碼器也稱為夾層類型。編碼輪，包括可移動圓盤和固定面罩，位于LED燈和光電傳感器之間。光線將穿過編碼輪的窗口，并將信號傳遞給光電傳感器。

?。?）反射型編碼器

　反射型編碼器會將光直接從編碼輪反射到光電傳感器，這將幫助它產生電信號以發送回運動控制系統。反射編碼器的好處是它們可以很容易地按比例縮小，因?yàn)榫幋a輪不必那么大，這使得它們對于需要高精度的應用至關重要。

?。?）絕對編碼器

　絕對編碼器是另一種類型的編碼器，它確定物體的奇異位置，也稱為絕對位置。它們以二進制方式工作，這意味著它通過帶有特定窗口的固定編碼輪來測量對象是否存在。

?。?）增量編碼器

　增量編碼器通過從參考點開始并通過測量物體相對位置的變化來確定位置變化。這有助于他們就速度和速度以及改變方向提供反饋。
