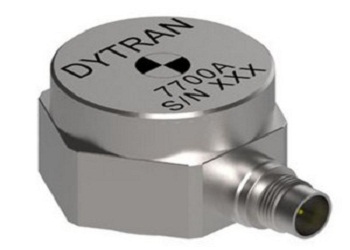

壓電式傳感器一般由殼體及裝在殼體內的彈簧、質量塊、壓電元件和固定安裝的基座組成。壓電元件一般由兩片壓電片組成，并在壓電片的兩個表面鍍銀，輸出端由銀層或兩片銀層之間所夾的金屬塊上引出，輸出端的另一根引線就直接和傳感器的基座相連。

在壓電片上放置一個質量塊，然后用硬彈簧對質量塊預加載荷，然后將整個組件裝在一個基座的金屬殼體內。為了隔離基座的應變傳遞到壓電元件上去，避免產生假信號輸出，增加傳感器的抗干擾能力，基座一般要加厚或者采用剛度較大的材料制造。    使用時，將傳感器基座與試件剛性固定在一起，當其感受振動時，由于彈簧的剛度相當大，質量塊的質量相對較小，可以認為質量塊的慣性很小。因此可以認為質量塊感受到與傳感器基座相同的振動，并受到與加速度方向相反的慣性力作用，這樣，質量塊就有一個正比于加速度的作用力作用在壓電片上。

通過壓電片的壓電效應，在壓電片的表面上就會產生隨振動加速度變化的電壓，當振動頻率遠低于傳感器的固有頻率時，傳感器輸出的電壓與作用力成正比，即與傳感器感受到的加速度成正比。將此電壓輸入到前置放大器后就可以用普通的測量?jī)x器測出加速度，如在放大器中加適當?shù)姆e分電路，就可以測出振動速度和位移。
