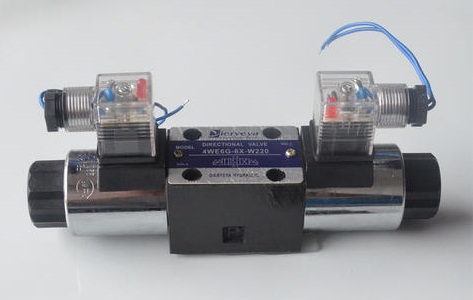

電磁閥符號是描述電磁閥功能的示意圖。它通常用于氣動系統設計和產品標識，以使氣動系統設計人員和電磁閥用戶了解產品功能。在設計過程中，通常需要查看氣體回路圖。各種電磁閥在圖中顯示為其相應的氣動符號。這種表示方式是電磁閥符號。液壓電磁閥的M型、O型、C型就是閥的中位機能：

　　一、M型符號

　　為結構特點：在中位時，工作油口A、B關閉，進油口P、回油口T直接相連。

　　機能特點：

　　1、由于工作油口A、B封閉，工作機構可以保持靜止。

　　2、液壓泵可以卸荷。

　　3、不能用于帶手搖裝置的機構。

　　4、從停止到啟動比較平穩。

　　5、制動時運動慣性引起液壓沖擊較大。

　　6、可用于油泵卸荷而液壓缸鎖緊的液壓回路中。

　　二、O型符號

　　為其中P表示進油口，T表示回油口，A、B表示工作油口。

　　結構特點：在中位時，各油口全封閉，油不流通。

　　機能特點：

　　1、工作裝置的進、回油口都封閉，工作機構可以固定在任何位置靜止不動，即使有外力作用也不能使工作機構移動或轉動，因而不能用于帶手搖的機構。

　　2、從停止到啟動比較平穩，因為工作機構回油腔中充滿油液，可以起緩沖作用，當壓力油推動工作機構開始運動時，因油阻力的影響而使其速度不會太快，制動時運動慣性引起液壓沖擊較大。

　　3、油泵不能卸載。

　　4、換向位置精度高。

　　三、C型符號

　　為結構特點：進油口P與工作油口A連通，而另一工作油口B與回油口T連通。

　　機能特點：油泵不能卸荷；從停止到啟動比較平穩，制動時有較大沖擊。
