對射型光電傳感器GD18/GV18/25/102/115（光電接近開關）
| 【產品功能描述】 | |
| 對射型光電開關傳感器GD18/GV18/25/102/115發射器與接收器位于獨立的兩個殼體中。發射器發送的光直接被接收器接收。如果物體遮住了光束，開關功能觸發。 | |
| 【附件產品】 | |
·直角金屬安裝支架：AB-18 ·夾式塑料安裝附件：BF 18 ·（5-30mm直徑）通用安裝套件：BF 5-30 | |
產品·特點
——光電傳感器GD18/GV18/25/102/115產品特性——
●設計短小，封裝于M18塑料外殼內，適合標準應用 ●最優的性價比 ●高效系列安裝在短M18塑料外殼內 ●檢測范圍極遠 ●4個LED指示燈，360°可見性 ●帶前光學端面的型號 ●直流電壓型號 |
|
產品·規格參數
——光電傳感器GD18/GV18/25/102/115產品性能——
通用規格參數——
·有效檢測范圍：0...20m
·極限檢測范圍：25m
·光源類型：紅光LED,640nm
·認證：CE,cULus
·光源特性：紅光，調制光
·光斑直徑：在25m處約為1300mm
·發散角：約3o
·出光口：前端
·極限環境光強：30000Lux
工作方式——
·工作狀態顯示：綠色LED：常亮-電源ON
·功能顯示：接收器：黃色LED，接收到光即亮（當無法收到光時燈滅）；處于非穩定狀態時閃爍
電氣特性——
·工作電壓：10...30VDC
·保護等級：II,當污染等級為1-2級時,額定電壓???250VAC(依據標準IEC60664-1)
·空載電流I0：<20mA
輸出——
·開關類型：亮通
·信號輸出：1路NPN輸出，短路保護，集電極開路
·負載電壓：最大30VDC
·負載電流：最大100mA
·壓降Ud：≤1.5V DC
·開關頻率f：500Hz
·響應時間：≤1ms
工作環境——
·工作溫度：-25...60oC(248...333K)
·儲藏溫度：-40...70oC(233...343K)
機械特性——
·防護等級：IP67
·連接：2m 固定電纜
·外殼：PC
·光學透鏡：PMMA
·重量：<100g

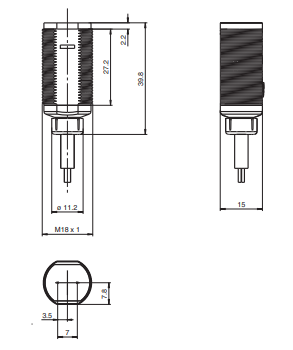

安裝說明：——
產品可通過其本體的M18螺紋以及隨產品附帶的螺母進行安裝固定，安裝時注意不要遮蓋操作面板或狀態LED，產品通電后綠色LED常亮。
