什么是RL電路？

　　基本的無源線性電路部件是電阻器(R)、電感器(L)和電容器(C)。這些組件用于以四種不同的方法創建電路，如RL、LC和RLC電路。由于其出色的性能，這些電路在模擬電子產品中至關重要。一般來說，電容器和電感器比其他基本組件更受歡迎，因為它們更容易制造。

　　這些元素的尺寸適中，但具有很高的組件值。RL和RC電路均可用于創建單極濾波器。當電容器或電感器等電抗元件與負載串聯或并聯時，濾波器的高通或低通特性就確定了。RL電路通常用于射頻放大器和直流電源，其中電感器(L)產生直流偏置電流并防止射頻返回電源。

　　RL電路的定義

　　RL電路，也稱為RL濾波器、電阻-電感電路或RL網絡，是一種可以使用無源電路元件（例如電阻器和電感器）構建并連接到電流或電壓源的電路。由于在電路的理想版本中存在電阻器R，該電路將消耗類似于RC/RLC電路的能量。

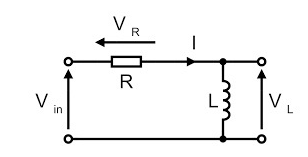

　　這與LC電路的理想形式不同，后者由于沒有電阻器而不會消耗能量。盡管這是傳統上電路的理想形式。由于沒有電阻和連接線，即使是電感電容電路也會消耗一些能量?？紤]RL電路，它使用電壓源為電阻器和電感器供電。假設電路中的電流為I(amp)，流經電阻的電流為I R，流經電感的電流為I L。

　　由于R和L串聯連接，因此兩個組件內和電路中的電流將相同，因為I R=I L=I。V R和V L分別是電阻器和電感器兩端的壓降.當我們將基爾霍夫電壓定律應用于該電路時（即電壓降的總和必須等于施加的電壓），我們有V=V R+V L。

　　功率因數

　　RL電路，也稱為電阻電感電路，是由電阻和電感組成的電路，它們耦合到電壓或電流源。為了構建RL電路，一階RL電路主要由一個電阻器和一個電感器組成。由于存在感性負載，例如三相感應電機，該電路的功率因數較低。燈、變壓器和焊接設備的拖尾功率因數都很低。

　　由于電感效應，RL串聯電路中的電流滯后于電壓一個角度''。因此，功率因數(PF)可以表示為滯后角的余弦。Cos?=電阻/阻抗=R/Z是功率因數。

　　事實上，當我們有一個像ωL>>R這樣的小功率因數時，分母中的1就變得無關緊要了。所以，Cos(?)=R/ωL。

　　RL電路的相量圖

　　RL系列電路的相量圖如下所示：

　　以下步驟給出了逐步繪制相量圖的說明。

　　電流(I)可用作起點。通過電流，V R，也稱為電阻兩端的電壓降等于IR，可以被同相拉動。感抗兩端的電壓降為V L=IX L，由于在電感電路內電流滯后電壓90度角，因此可以在電流流動之前繪制該電壓降。V R和V L是等于給定電壓V的兩個電壓矢量和降。

　　RL串聯電路的阻抗

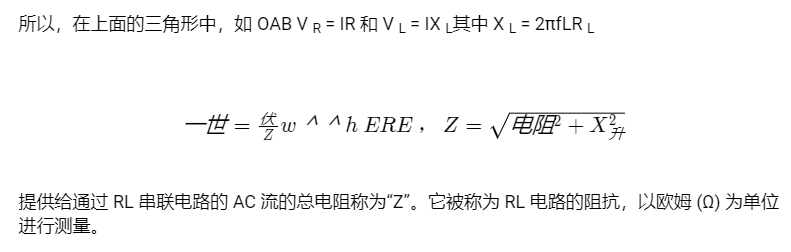

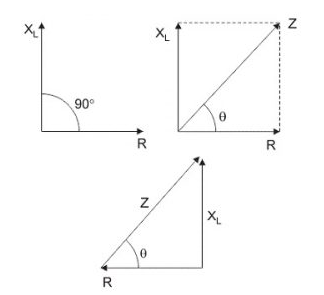

　　串聯RL電路的阻抗抵抗電流流動，無非是整個電路的電阻（R）和感抗（XL）的組合效應。
