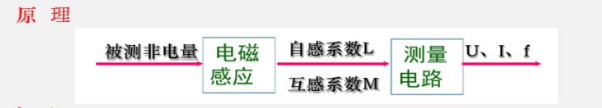

電感式傳感器根據法拉第電磁定律,當穿過閉合電路的磁通量發生變化時,就會產生感應電動勢,這種現象稱為電磁感應。利用這種現象可以構成各種各樣的傳感器。電感式傳感器是利用線圈自感或互感的變化來實現測量的一種裝置

定義

利用線圈自感和互感的變化實現非電量電測的裝置。

感測量

位移、振動、壓力、應變、流量、比重等。

分類

根據轉換原理:自感式(變磁阻式)、互感式(差動變壓器式)、電渦流式。根據結構形式:氣隙型、面積型和螺管型。

◆優點

①結構簡單、可靠

②分辨率高機械位移0.1μm,甚至更小;角位移0.1角秒。輸出信號強,電壓靈敏度可達數百mv/mm。

③重復性好,線性度優良在幾十μm到數百mm的位移范圍內,輸出特性的線性度較好,且比較穩定

④能實現遠距離傳輸、記錄、顯示和控制不足存在交流零位信號,不宜高頻動態測量。
