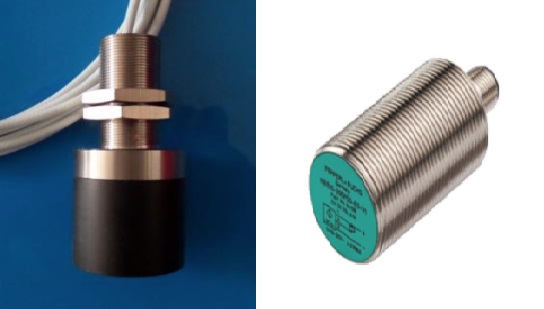

電容式和渦流傳感器，探頭與磁場距離的目標檢測

電容式和渦流傳感器使用不同的技術來確定目標的位置。用于精確位移測量的電容式傳感器使用高頻電場，通常在500 kHz至1 MHz之間。電場從傳感元件的表面發出。為了將感應場聚焦在目標上，保護環創建了一個獨立但相同的電場，該電場將感應元件的場與目標以外的所有物體隔離開來。

一、電容探頭保護

電場中的電流量部分取決于檢測元件和目標表面之間的電容。由于目標和檢測元件的尺寸是恒定的，因此假設間隙中的材料不變，則電容將取決于探頭與目標之間的距離，探頭與目標之間的距離的變化將改變電容，從而改變檢測元件中的電流，傳感器中的電子元件產生與輸出成正比的校準輸出電壓。電流的大小，從而指示目標的位置。

渦流傳感器使用磁場而不是電場來檢測到目標的距離。通過使交流電流流過感應線圈來開啟檢測。這在線圈周圍產生交變磁場。當此交變磁場與導電靶相互作用時，它會在靶材料中感應出一個稱為渦流的電流。該渦電流產生其自身的磁場，該磁場與感應線圈的檢測磁場相反。

二、磁場在導電目標中感應出渦流

當目標中的渦流與檢測磁場相反時，感應線圈的阻抗將發生變化。阻抗變化量取決于目標與探頭中感應線圈之間的距離。處理感應線圈中與阻抗相關的電流，以產生輸出電壓，該輸出電壓指示目標相對于探頭的位置。

三、注意目標的錯誤來源

渦流傳感器利用磁場的變化來確定到目標的距離。電容傳感器使用電容變化。除了到目標的距離外，還有其他因素也會改變磁場或電容。這些因素代表您的應用程序中潛在的錯誤來源。幸運的是，在大多數情況下，兩種技術的這些錯誤的來源是不同的。了解應用程序中這些錯誤源的存在和嚴重性將幫助您選擇最佳的檢測技術。
