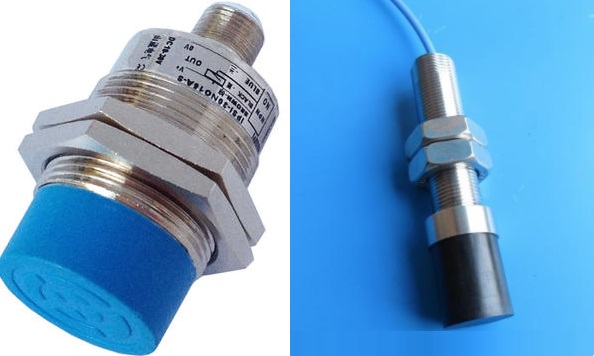

使用電容技術和渦流技術的非接觸式傳感器在各種應用中各自代表了優點和缺點的獨特組合。比較這兩種技術的優勢將幫助您為您的應用選擇最佳技術。下面講解的是這兩種傳感器之間的不同檢測技術的性能結構的區別：

一、傳感器的結構

首先需要了解的是電容式傳感器和渦流傳感器之間的區別，我們必須首先查看它們的結構。電容式探頭的中心是檢測元件。這塊不銹鋼會產生電場，該電場用于檢測到目標的距離。保護環和檢測元件被絕緣層隔開，并且保護環也由不銹鋼制成。保護環圍繞檢測元件并將電場聚焦在目標上。一些電子組件連接到檢測元件和保護環。所有這些內部組件都被絕緣層包圍，并封裝在不銹鋼外殼中。外殼連接到電纜的接地屏蔽層。

電渦流探頭的主要功能部分是感應線圈。這是探頭末端附近的線圈。交流電通過線圈以產生交變磁場。該磁場用于檢測到目標的距離。線圈用塑料和環氧樹脂密封并安裝在不銹鋼外殼中。因?yàn)闇u流傳感器的磁場不像電容傳感器那樣容易聚焦。在渦流傳感器的探頭上，覆蓋有環氧樹脂的線圈從鋼制外殼中伸出，以允許整個感應磁場與目標接合。

二、傳感器光斑尺寸，目標尺寸和測量范圍

非接觸式傳感器探頭的感測區域在一定區域內與目標接合。該區域的尺寸稱為光斑尺寸。目標必須大于光點尺寸，否則需要特殊校準。光斑尺寸始終與探頭直徑成正比。對于電容式傳感器和渦流傳感器，探頭直徑和光斑尺寸之間的比率存在顯著差異。這些不同的光斑尺寸將導致不同的最小目標尺寸要求。

電容傳感器使用電場進行檢測。電場通過保護環聚焦在探頭上，這導致光點尺寸比檢測元件的直徑大30％。檢測范圍與檢測元件直徑的典型比率為1：8。這意味著對于每個量程單位，檢測元件的直徑必須大八倍。例如，一個500m的檢測范圍需要一個4000m（4mm）的檢測元件直徑。該比率用于典型的校準。高分辨率和擴展范圍的校準將改變該比率。

渦流傳感器使用的磁場完全圍繞探頭的末端。這將產生較大的感應場，從而導致光斑尺寸約為探頭感應線圈直徑的三倍。對于渦流傳感器，檢測范圍與感應線圈直徑的比率為1：3。這意味著對于每個量程單位，線圈直徑必須大三倍。在這種情況下，對于500m的相同檢測范圍，只需要一個直徑為1500m（1.5mm）的渦流傳感器探頭即可。選擇檢查技術時，請考慮目標尺寸。較小的目標可能需要電容傳感器。如果目標尺寸必須小于傳感器的光斑尺寸，則特殊的校準可能能夠補償固有的測量誤差。
