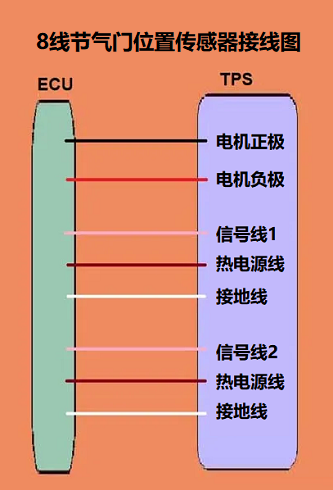

一個8線節氣門位置傳感器一共有8根線，里面有兩根電機線，兩根信號線，兩根地線，兩根火線。這些八線傳感器有兩條獨立的接地線、熱線和信號線。每個電位器（傳感器）都有其單獨的信號、接地和熱線。

　電機正極

　電機負極

　信號線（傳感器1）

　熱電源線（參考電壓來自ECU）

　接地線

　信號線（傳感器2）

　熱電源線（參考電壓來自ECU）

　接地線

　一個八線節氣門位置傳感器包含一個電機和兩個電位器。8線節氣門位置傳感器有兩個冗余傳感器。如果一個傳感器發生故障，另一個傳感器將繼續運行以保持系統正常運行。這樣做是為了冗余，或者在出現問題時作為備份。例如，如果您有兩只眼睛，其中一只受傷了，另一只眼睛仍然可以看到。這是因為你有冗余。

　8線節氣門位置傳感器有兩根線（正極線和負極線）用于連接到汽車計算機系統的電機。這允許計算機控制節氣門的電機。

　兩個傳感器的供電電源來自汽車計算機(ECU)，即熱線，它為節氣門位置傳感器提供5伏參考電壓。該熱線使ECU能夠通過該線為該傳感器供電。

　兩個傳感器的地線也從ECU中拉出。該接地線為TPS傳感器提供接地。第三根線是信號線，因此節氣門位置傳感器通過該線向汽車ECU提供輸入。
