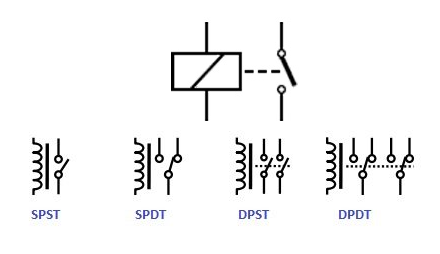

電磁繼電器在電氣圖中以多種方式表示。有些包含通用符號，有些圖表可能包含復雜符號，指示繼電器的驅動類型和極數/輸出數。讓我們看一下電氣圖紙中一些最常見的繼電器符號。

　1.繼電器電磁操作SPST

　該繼電器只有一個接通或斷開觸點。左邊部分代表線圈，而右邊部分代表開關的兩個觸點。有時線圈如右圖所示。SPST繼電器有4個引腳。

　2.繼電器SPDT單刀雙擲

　該繼電器類似于SPST模型，但有兩個輸出。未激活時，COM輸入與NC輸出相連。通電時，繼電器斷開與NC的觸點，并關閉與NO輸出的觸點。它總共有5個引腳。

　3.繼電器DPST雙刀單擲

　該繼電器有兩個隔離開關，可用于兩種不同的任務。它有6個引腳，包括用于線圈的2個引腳。

　根據引腳數、極數/投擲數和技術，電氣圖紙中使用了許多其他標準符號。
